1、元件識別

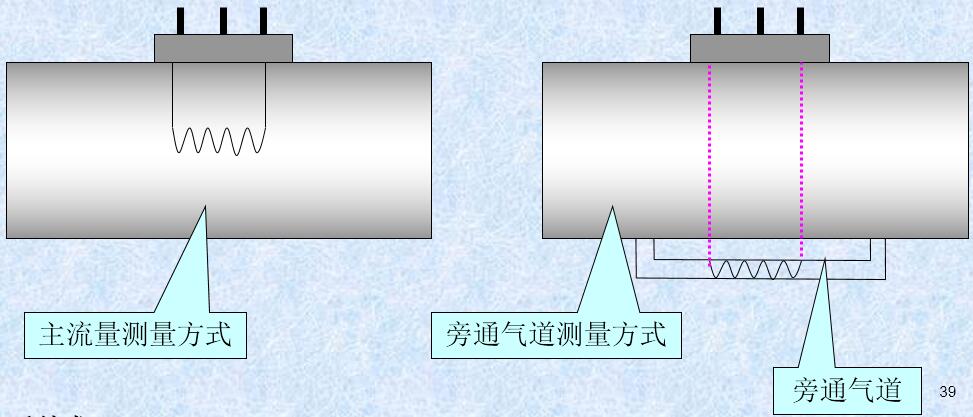

1、分類：按照熱線式空氣流量計的鉑絲位置不同將其分為主流測量方式和旁通氣道測量方式。如下圖所示：

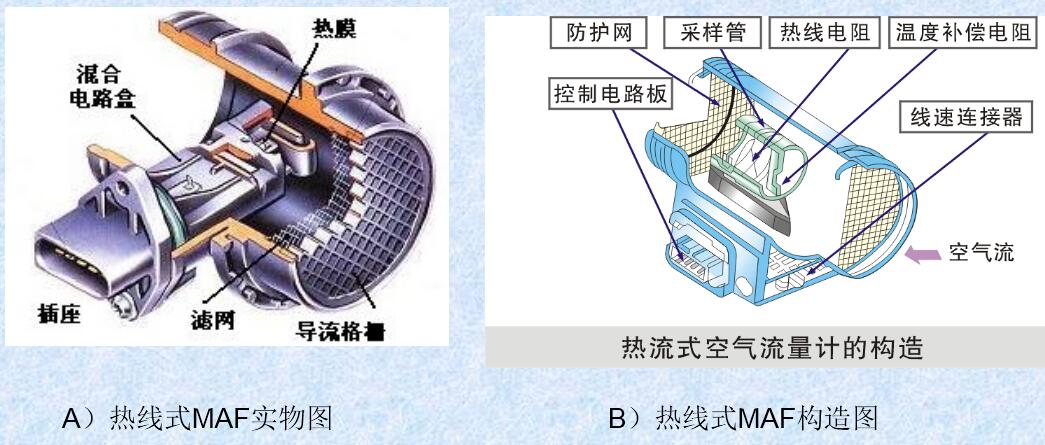

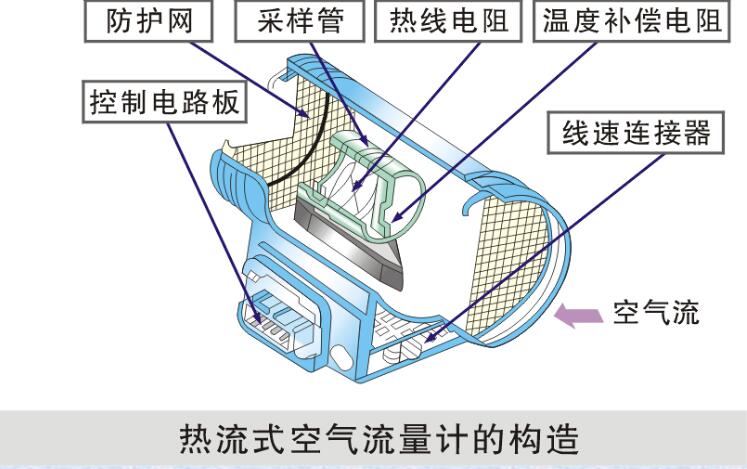

2.組成

一、防護網是一種金屬或者塑料網，進氣端的作用是整流（平穩氣流），出氣端的作用是防回火。

二、熱線式空氣流浪計由一根熱線和一根冷線組成，另外由兩個精密電阻（誤差很小的電阻）共同構成惠斯頓電橋，利用電橋的平衡原理制成。

三、電路板負責將輸出信號放大，有的同時轉換為數字信號。

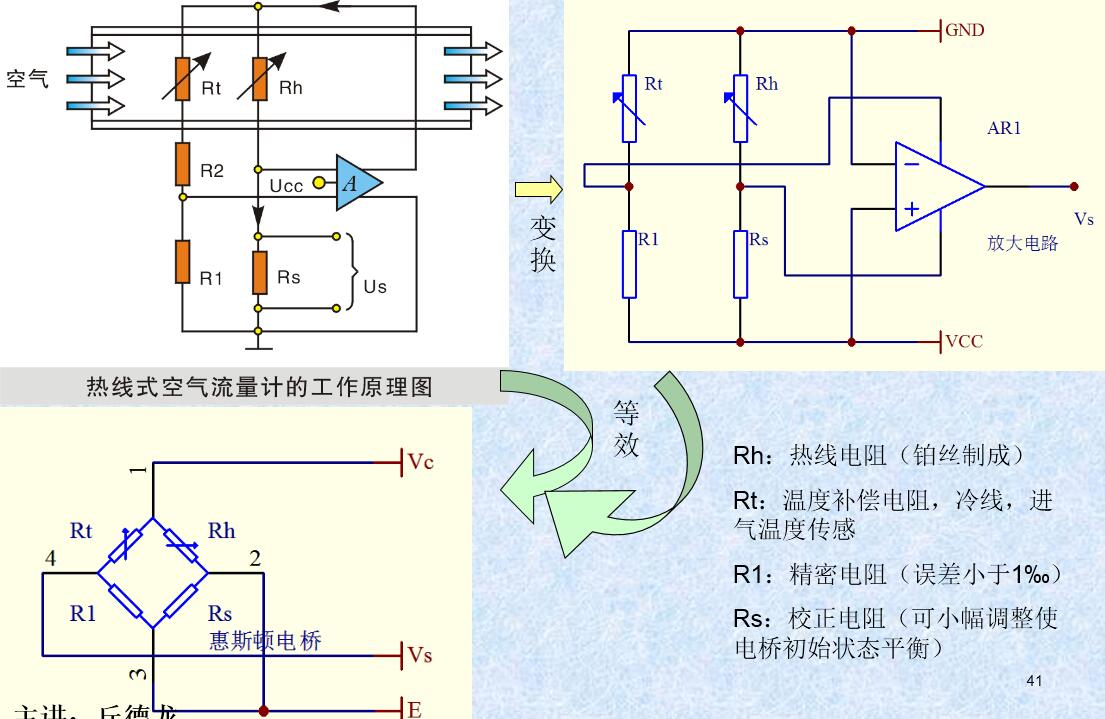

3.電氣原理

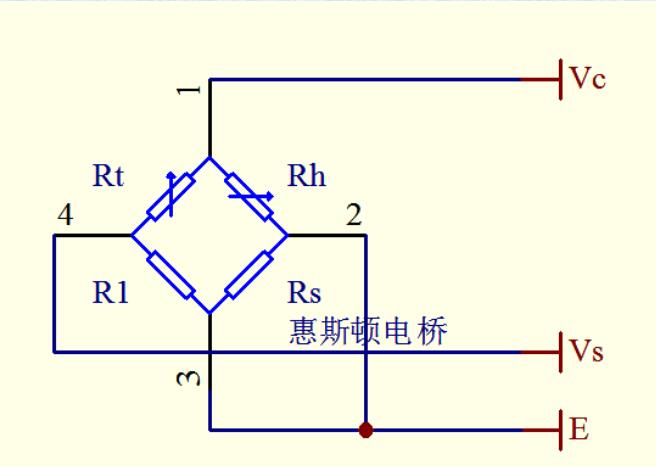

4.等效電路電氣分析

狀態：Rh溫度高，電阻大，Vs輸出電壓低，空氣流量小

          Rh溫度低，電阻小，Vs輸出電壓高，空氣流量大

由于熱線式空氣MAF檢測精度高，50%的中高檔車都裝配這種空氣流量計，標準為三線端子，也有在Rt處再串聯一個熱敏電阻以檢測進氣溫度

Vc輸入12V或5V電壓，電流經Vc?Rh?E，Rh被加熱，電阻升高，電橋平衡被破快，Vs上產生一個電壓，當空氣流過Rh，空氣帶走Rh 的溫度致使其電阻降低，這樣，電橋循環運作，在Vs上產生一個0~5V的隨動電壓。

提示：這種空氣流量計在使用一段時間后，由于空濾沒有及時更換，上面可能會沾上臟污，這樣測得空氣流量會偏小，所以常常在這個上面還有一根自清潔信號線，發動機熄火4S后，電腦控制其瞬間加熱到1000℃左右將附在上面的臟污燒盡。
